Область применения
Шкафы управления (далее ШУ) серии «СТИМУЛ НВ» предназначены для управления станциями поддержания давления, группами циркуляционных насосов, и т. д. Данные шкафы могут использоваться как в составе комплектных насосных установок, так и в качестве отдельной единицы оборудования.
Описание базовых функций ШУ
ШУ серии «СТИМУЛ НВ» относятся к низковольтным комплектным устройствам (НКУ) и отвечает основным требованиям ГОСТ IEC 61439-1-2013. ШУ «СТИМУЛ НВ» могут быть использованы для подключения насосных агрегатов различных производителей, различных применений и схем подключения. ШУ предназначены для использования в сетях переменного тока 0,4 кВ, 50 Гц.
Шкаф управления предназначен для управления насосами со стандартными асинхронными двигателями переменного тока с короткозамкнутым ротором в соответствии с сигналами управления, применительно для систем перекачивания жидкостей.
Для ШУ данной серии предусмотрены несколько способов запуска основных насосных агрегатов. Прямой пуск (ПП), запуск с помощью устройства плавного пуска (УПП).
ШУ серии «СТИМУЛ НВ» имеют базовое исполнение и опции, которые могут быть добавлены в любой конфигурации.
Серийно выпускаемый шкаф управления «СТИМУЛ НВ» обеспечивает управление работой от одного до четырёх электродвигателей. Вводной рубильник, установленный в ШУ, рассчитан на полный ток всех насосов, подключённых к шкафу управления.
Все ШУ серии «СТИМУЛ НВ» обладают следующей базовой функциональностью:
• Контроль питающего напряжения ШУ на превышение/понижение напряжения, «слипание» и порядок чередования фаз.
• Автоматический пуск/останов насосов.
• Защита наосов от токов КЗ и перегрузки.
• Защита насосов от перегрузки/недогрузки (возможна для отдельных типов запуска ШУ).
• Контроль состояния встроенных в насосный агрегат датчиков температуры – термовыключателей и терморезисторов (Биметалл/РТС).
• Вывод питающих, насосных и контрольных кабелей снизу.
• Автоматический запуск резервного насоса в случае отказа или не выхода на режим, в течении заданного времени, основного насоса.
• Выбор режима работы Автоматический, Ручной или Отключено для каждого насосного агрегата (на графической панели управления ШУ).
Краткое описание работы ШУ
ШУ работает по сигналам датчиков, установленных на коллекторах комплектной насосной станции или на трубопроводах ВНС. Оператор задаёт, на графической панели управления, значение давления которое необходимо поддерживать – уставку, далее по заложенному в контроллер ШУ алгоритму, будут включаться и отключаться насосы по каскадной схеме. Чем ниже падает давление в напорном коллекторе, тем больше насосов включается в работу. Отключение происходит в обратной последовательности. Сигналами, прекращающими работу насосов, являются сигнал «сухого хода» или отключение по внешнему запрещающему сигналу.

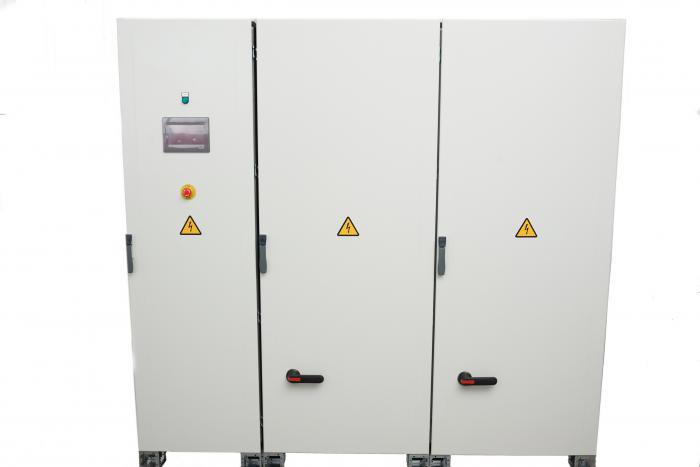

Органы индикации и управления ШУ размещены на двери. Индикатор, зелёного цвета, свидетельствующий, что на ШУ подано напряжение, вводной рубильник включён, внутренние цепи – запитаны. Красная кнопка типа «Грибок» - это кнопка аварийного останова. При её нажатии ШУ останавливает работу подключённых насосов и выдаёт аварийное сообщение на панели и во внешние цепи. Графическая панель управления – это основной орган управления и индикации ШУ. На неё выводятся текущие состояния работы оборудования, с её помощью происходит параметрированние ШУ, сюда же выводятся все сообщения и данные работы насосов, сигналы об авариях и неисправностях. Пуск и останов ШУ выполняются, так же, с графической панели, кнопками «ПУСК и «СТОП» соответственно.
Алгоритм работы ШУ подразумевает два режима работы насосов – автоматический и ручной. В автоматическом режиме ШУ управляет
включением/отключением насосов по заданному алгоритму и по сигналам внешних датчиков без участия оператора. Предусмотрены: включение резервного насоса, при выходе из строя по аварии, основного, чередование насосов, по наработке времени или циклу, функция «антизаиливания» - кратковременное включения насоса в работу при длительном простое, настройка уставки для нескольких временных диапазонов. Так же есть возможность настройки токовой защиты электродвигателя по перегрузке и недогрузке. В ручном режиме работы возможен запуск каждого из насосных агрегатов в отдельности при отсутствии аварийных сигналов по данному насосу и запрещающих сигналов работы всего ШУ. Есть возможность вывода насоса из работы выбором положения 0 виртуального переключателя режимов работы насоса на графической панели управления ШУ.
