Гидравлический выбор
Макс. рабочее давление 16 бар
Т мин. окружающей среды 5 °C
Т макс. окружающей среды 40 °C
Т мин. перекачиваемой жидкости 5 °C
Т макс. перекачиваемой жидкости 70 °C
Данные об установке
Количество рабочих насосов 1
Количество резервных насосов 1
Рама на виброопорах Да
Материал трубопроводов AISI 304
Разделительные затворы на коллекторах Нет
Прибор управления на общей раме Да
Степень защиты установки IP 54
Прибор управления
Мотор
Класс эффективности IE2
Подключение к сети 3~400 В / 50 Гц
Допустимый перепад напряжения +/- 10%
Номинальная частота вращения 2935 об/мин
Номинальная мощность 18.5 кВт
Номинальный ток 32.6 А
Отношение пускового тока к номинальному 8.4
Коэффициент мощности 0.9
КПД 91.2 %
Степень защиты IP 55
Класс нагревостойкости изоляции F
Защита электродвигателя от перегрева PTC
Подсоединение к трубопроводу
DNs DN100 PN16
DNd DN100 PN16
Дополнительная информация
Вес 616 кг
Артикул 2452986

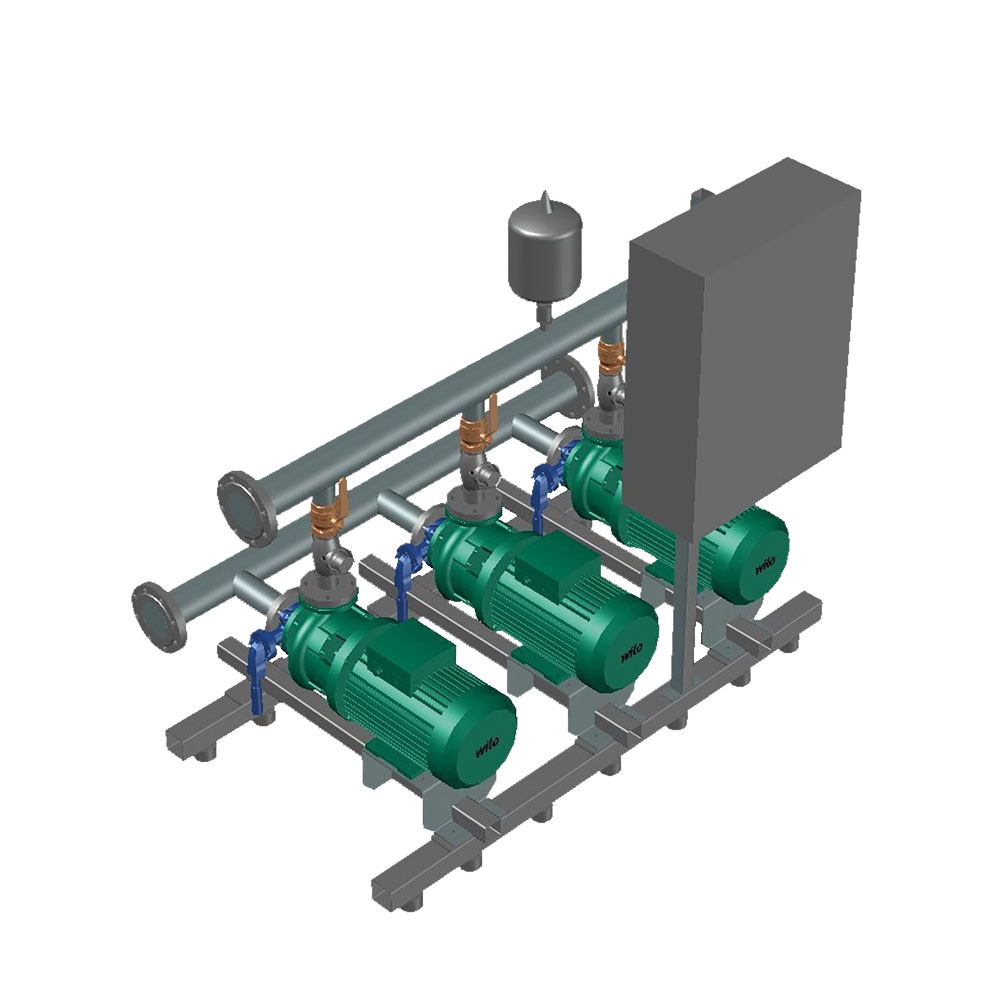

Компактная, высокоэффективная, готовая к подключению установка предназначенная для обеспечения требуемого напора и подачи перекачиваемой жидкости в системах водоснабжения. С 2-3 паралельно подключенными и горизонтально расположенными центробежными отдноступенчатыми насосами серии BL. Установлеными на общей раме с вибропоглощающими опорами. С общей системой трубопроводов, включающая всю необходимую арматуру, прибор управления, датчики давления, защиту от сухого хода. Установка имеет общую раму с регулируемыми вибропоглощающими опорами, может включать в себя от 2 до 3 центробежных насосов (большее количество по запросу), подсоединенных к общему всасывающему и напорному коллекторам. У каждого насоса на всасывающей и напорной сторонах установлены запорные краны, на напорной стороне установлен обратный клапан. На напорном коллекторе установлен комплект датчика давления с мембранным баком и манометром. В стандартном исполнении на всасывающем коллекторе устанавливается комплект защиты от сухого хода. Прибор управления зависит от типа регулирования, а также от количества и мощности насосов. Приборы управления могут быть размещены в шкафу на консольной стойке на раме, или размещаться в отдельно стоящем либо настенном шкафу.
