Тип установки Пожаротушение
Гидравлический выбор
Макс. рабочее давление 16 бар
Т мин. окружающей среды 5 °C
Т макс. окружающей среды 40 °C
Т мин. перекачиваемой жидкости 5 °C
Т макс. перекачиваемой жидкости 50 °C
Данные об установке
Количество рабочих насосов 1
Количество резервных насосов 1
Рама на виброопорах Да
Материал трубопроводов Ст20 с катафорезным покрытием
Разделительные затворы на коллекторах Да
Прибор управления на общей раме Да
Степень защиты установки IP 54
Прибор управления
Наименование SK-FFS/2-22(50A)/J-10A/V-3~10A
Кол-во задвижек 1
Напряжение электропривода задвижки 400 В
Номинальный ток электропривода задвижки 0,63…1 A
Номинальный ток жокей-насоса 6...10 A
Кол-во выходных реле 4
Мотор
Класс эффективности IE2
Подключение к сети 3~400 В / 50 Гц
Допустимый перепад напряжения +/- 10%
Номинальная частота вращения 2900 об/мин
Номинальная мощность 22 кВт
Номинальный ток 39.5 А
Степень защиты IP 55
Класс нагревостойкости изоляции F
Уровень шума 70 dB
Количество пусков в час 20
Подсоединение к трубопроводу
DNs DN100 PN16
DNd DN100 PN16
Дополнительная информация
Вес 756 кг
Артикул 2464119

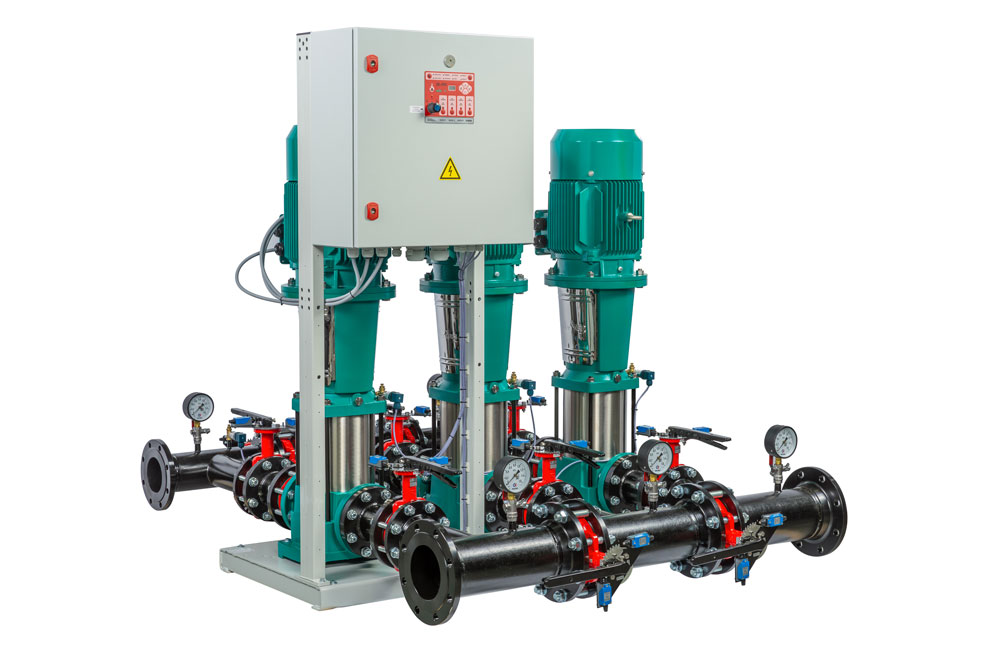

Готовая к подключению моноблочная насосная станция для водяных автоматических установок пожаротушения и внутреннего противопожарного водопровода (нормально всасывающая), соответствующая требованиям ТУ 28.13.14-012-45876126-2016. Два или три вертикально расположенных высоконапорных центробежных насоса серии MVL… изготовленные из высококачественной стали (большее количество насосов по запросу). Все детали этих насосов, находящиеся в контакте с перекачиваемой средой, устойчивы к воздействию коррозии. Моноблочные насосные станции серийно оснащаются прибором управления SK-FFS, соответствующим требованиям ТУ 4371-003-45876126-2009 и имеющим сертификат соответствия ТР ЕАЭС 043/2017. В прибор управления SK-FFS встроено автоматическое включение резерва. Фундаментная рама - стальная, покрытая порошковой эмалью, рама с регулируемыми по высоте вибропоглощающими опорами. Трубная обвязка из углеродистой стали СТ20 с катафорезным покрытием (-CS), в полном сборе, предусмотрены подсоединения любых трубопроводных элементов, используемых в инженерном оборудовании для зданий и сооружений. Арматура: Дисковые поворотные затворы на всасывающем и напорном коллекторах с корпусом из серого чугуна GG25, уплотнением EPDM и диском из высокопрочного чугуна (исполнение -EB не имеет затворов на коллекторах); манометры на всасывающем и напорном коллекторах. Дисковые поворотные затворы, шаровая запорная арматура, обратные клапана имеют сертификат соответствия требованиям пожарной безопасности.
